高温玻璃鳞片胶泥由改性环氧树脂、乙烯基酯树脂、玻璃鳞片、引发剂、促进剂、颜料及助剂等组成，产品中扁平状鳞片在树脂中重叠平行排列象块块瓦片，又如层层盔甲，形成致密的防渗透层漆膜，对水、酸、碱、部分溶剂及其它一些特殊化学介质具有优异的抗渗透性;防腐层抗渗透能力强，耐化学介质性能强，有很好的韧性可以适应温度的变化。产品可以和多种基材很好的粘结，对于修补局部来说很方便，表面硬度高，耐腐蚀性能、耐磨性能好，价格适中。
高温玻璃鳞片胶泥使用温度：
厂家建议大家长期使用产品，温度适宜情况为：湿态140℃，干态170-190℃，长期使用不超过180℃。高温玻璃鳞片胶泥用途：
玻璃鳞片胶泥主要被运用于重防腐领域，可很大程度的提高涂料的防腐效果，广泛用于二氧化硫、二氧化硝等有溢出的酸、硝、碱、盐和各种化学腐蚀介质。耐海水性突出，可循环使用。不脱落、不起泡，涂层保持坚韧，附着力强，稳定性好，无味、无溶剂、属环保型产品。同时玻璃鳞片胶泥这样的防腐涂料自然就得到人们的认可。
高温玻璃鳞片胶泥用途：
该产品可用于脱硫设备，烟囱内壁，粘贴陶瓷片、陶瓷泡沫玻化砖，石化企业车间地面粘贴耐酸砖、水泥烟囱、钢制烟囱、各类储罐、污水池、大口径循环水管，可以采用耐酸耐高温玻璃磷片粘结剂，直接批嵌在水泥面或钢板表面、粘结力强、涂层坚韧、防腐寿命长。
高温玻璃鳞片胶泥特点优良的耐化学介质、高温湿态腐蚀性气体性能极低的水蒸气渗透率、硬化收缩率小，线膨胀系数低耐高温及强温度冲击，较低的磨耗性能常温硬化、成型施工简单，修补容易漆膜坚韧具有优良的附着力，有助于抑制涂层龟裂、剥落现象出现;涂膜耐磨，硬度高，抗渗透性能好。用途玻璃鳞片防腐涂料，

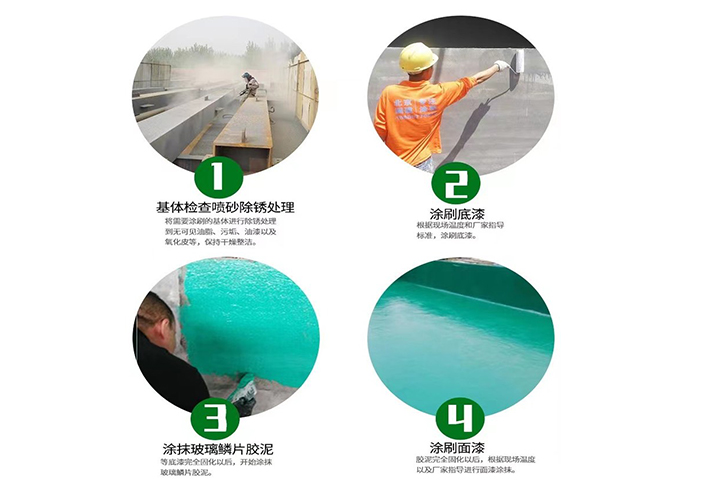

高温玻璃鳞片胶泥施工方法
一、喷砂除锈表面处理:
1：用于表面处理，详细施工要求如下：预处理1需防腐蚀处理的表面上的瘤、渣、飞溅物均应打磨掉。
2 结构转角、表面凹凸不平及缝表面应打磨平整或圆滑过渡。
3混凝土池子，表面需干燥，杂物等要清理干净。放可使用。
4混凝土池子若表面不平，需用环氧腻子找平。厚度根据实际情况决定。
二、涂刷底漆取预配好的适量底漆，加入适当促进剂搅拌均匀后，在加入一定比例的固化剂搅拌3min以上，搅拌均匀后使用。用毛刷或辊刷涂1道，用量0.20-0.40kg/道每平米左右。在经处理后的待衬表面涂刷 道底漆。
三、刮抹胶泥--鳞片胶泥中涂
1、取适量鳞片胶泥预混料，加入适当促进剂搅拌均匀后，再加入适当比例的固化剂，搅拌均匀。一次搅拌的鳞片胶泥料应控制在30 min内用完，且初凝时间应控制在40min左右。
2、用抹刀单向均匀地将施工料涂抹在涂好底漆的基础上，每道施工厚度(初凝后)为1.0±0.2mm，用量为1.6kg/道.平米左右，每道涂抹的间隔时间为2h。
3、通常情况下，施工2道即可。
4、每道鳞片胶泥涂抹后，在初凝前可用沾有苯乙希溶剂 (其他挥发性的材料也可以，如丙酮、二甲苯等，但不能充当稀释剂用，只能做为滚压液使用) 的羊毛毡辊滚压，直至肉眼观察表层光滑均匀为止。表面不允许有流淌痕迹，一经产生应重新滚压平整。如不滚压也可以，就是平整度差点，没有那么美观。
5、在施工过程中，施工面应保持洁净，如有凸起物或施工滴料应打磨平整。
6、2次涂抹的端部界面应避免对接，必须采取搭接方式。用溶剂清洗并干燥后，应重新涂抹底漆和鳞片胶泥施工料。
四、涂刷面漆
1) 应在完成底漆涂刷、鳞片胶泥涂抹、鳞片胶泥层修补、局部玻璃纤维布(毡)增强的工序后，涂刷面漆。
2) 取预配好的适量面漆料，加入规定量固化剂，搅拌均匀后涂刷，面漆涂刷1-2道，涂刷方向应相互垂直，两道面漆的涂刷时间间隔2h。
五、注意事项
1、固化剂10-15%根据气温可做调整，天气越冷使用固化剂比例越大。
2、胶泥做完后，如果不是特定的要求，可以粘少许的苯乙希滚压。
3、不管哪种材料配固化剂时，请少量的配比，现用现配，一般是1/3桶桶适宜。
4、加入固化剂在搅拌均匀，时间不要太长，而且在短时间内使用。
5、根据各地的天气气温、湿度不同，加入的促进剂和固化剂的固化时间略有不同，请在操作时，做少量的实验，以免掌握不好，浪费材料。施工前请做出材料的配比小样后再进行施工配料，以免配比有误。
高温玻璃鳞片胶泥厂家：
耐高温玻璃鳞片胶泥厂家哪家好，这是每一位客户都要了解的事情，卓雅防腐是专业中温，耐高温玻璃鳞片生产厂家，坐落于河北省大城县城南工业园，占地面积10000余平方米，日产量30吨，全国发货，出厂的产品可经过任意一家质检机构检测，公司常年承接玻璃鳞片防腐工程，拥有大量的施工案例。有专业的研发团队和先进的管理体系，产品质量，售后服务得到了众多客户的好评，欢迎来公司实体考察。
高温玻璃鳞片胶泥价格：
影响胶泥价格的因素非常多，品牌，厂家实力，售后服务，产品质量，市场行情等等，现在市场价格大概在14-16元/公斤。
